BR80 von Fleischmann
In die BR80 soll ein LE077 eingebaut werden. Dies geschieht wie folgt:
-
Gehäuse abnehmen
-
Motor ausbauen
-

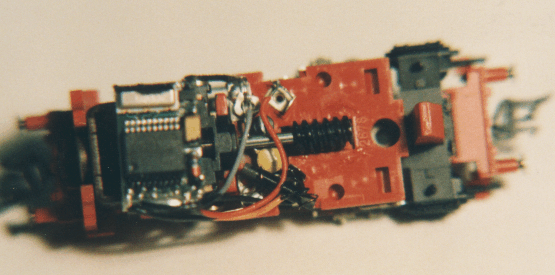

Eine kleine Metallasche ist über die Mutter mit Gehäuse und einem
Motorpol verbunden (Im Foto kurz oberhalb der Motorwelle, vom roten Kabel
gequert). Diese Lasche muß umgebogen werden, damit sie nach Einsetzen
der Schraube keinen Kontakt mehr mit dem Gehäuse hat. Stattdessen
wird das graue Kabel an die Lasche gelötet.
-
Das orange Kabel wird mit der einen Seite der Spule verbungen, deren Verbindung
mit dem Stromabnehmer zuvor gekappt wurde. Dort wo vorher die Spule mit
dem Stromabnahmer verbunden war, wird das schwarze Kabel angelötet,

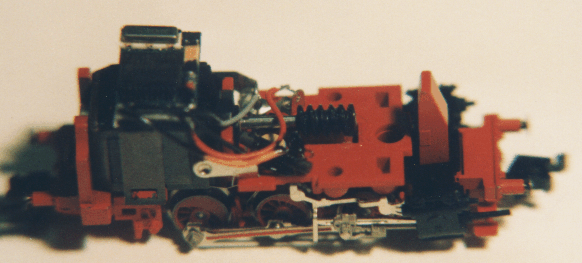

das rote wird gemäß Foto an den anderen Stromabnehmer gelötet.
-
Probefahren
-
Gehäuse aufsetzen
-
fertig

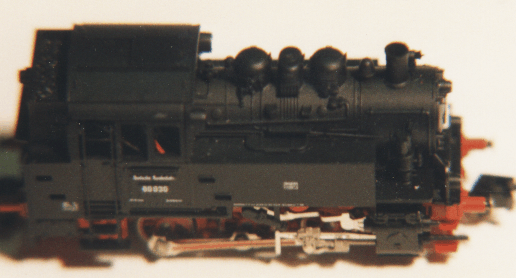

Wenn das rote Kabel noch ein paar Millimeter mehr geschwärzt wäre,
würde man den Umbau gar nicht bemerken.
