V36 von Minitrix
Der Einbau gestaltet sich einfach, wenn man auf die Schnittstelle verzichtet.
-
Diese wird also zunächst ausgebaut.
-

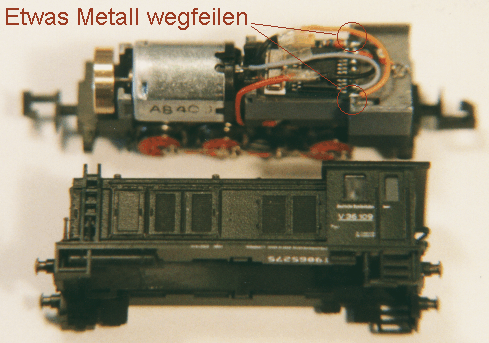

Am Gehäuse muß zur Vermeidung eines Kurzschlusses ein klein
wenig nachgearbeitet werden: dort wo im Foto das orange und das schwarze
Kabel von Decoder wegführen muß der Metallsteg um je ca. 1mm
verkleinert werden.
-
Das schwarze Decoderkabel wird mit dem roten Kabel (Stromabnehmer) der
Lok verbunden, das rote Decoderkabel gekürzt, auf ca. 1cm abisoliert,
zu einer Schlaufe gebogen und verzinnt. Mittels Schraube erfolgt dann der
Kontaktschluß zum Gehäuse. Das schwarze Kabel der Lok führt
direkt zum unteren Motoranschluß und muß folglich mit dem orangenen
Kabel verbunden werden. Das graue Decoderkabel wird an den oberen Motoranschluß
gelötet. Nun noch den Decoder vollkommen elektrisch isoliert
einbauen und die Lötstellen in den Kabeln (rot-schwarz und schwarz-orange)
isolieren.
Hier nochmal die Verkabelung in Kurzform:
Decoderkabel |
Kabel der Lok |
orange |
schwarz |
grau |
oberer Motoranschluß |
rot |
Gehäusemasse (Schraube) |
schwarz |
rot |
weiß |
- |
gelb |
- |
blau |
- |
-
Da die Lok kein Licht hat, werden gelbes, weißes und blaues Kabel
vom Decoder abgelötet
-
Probefahren
-
Gehäuse aufsetzen.
